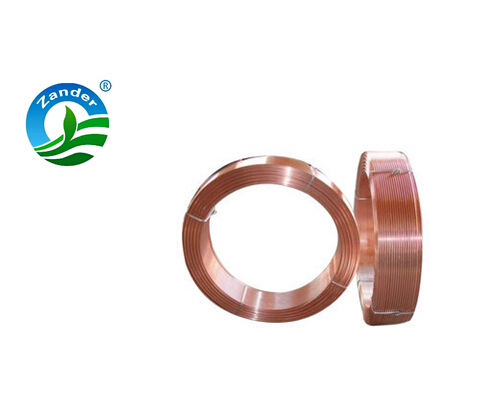

Сварка под флюсом D2.4mm

Сварка под флюсом D3.0mm
При этом способе сварки (рис. X.I) электрическая дуга горит между концом электродной (сварочной)

проволоки и свариваемым металлом под слоем гранулированного флюса. Ролики специального механизма

подают электродную проволоку в дугу. Сварочный ток, переменный или постоянный прямой или обратной

полярности от источника подводится скользящим контактом к электродной проволоке и постоянным контактом

— к изделию. Сварочная дуга горит в газовом пузыре, образованном в результате плавления флюса и металла и

 заполненном парами металла, флюса и газами. По мере удаления дуги расплавленный флюс при остывании

образует шлаковую корку, которая легко отделяется от поверхности шва. Флюс засыпается впереди дуги из

бункера слоем толщиной 40—80 и шириной 40—100 мм (чем больше толщина свариваемого металла и

ширина шва, тем больше толщина и ширина слоя флюса). Масса флюса, идущего на шлаковую корку, обычно равна

массе расплавленной сварочной проволоки. Нерасплавившаяся часть флюса собирается специальным

пневмоотсосом в бункер и повторно используется. Потери металла на угар и разбрызгивание при горении дуги

под флюсом значительно меньше, чем при ручной дуговой и сварке в защитных газах.
